在变电站中
，变压器是最主要的主装备
，每次带电检测必检
，也是各项测试实验的重中之重。由于它一旦爆发事故
，效果惨重。

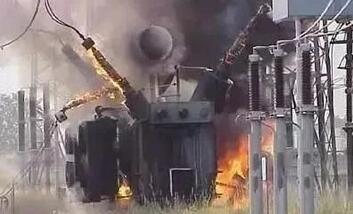

某变电站主变爆炸事故

而变压器的套管
，作为变压器内部与母线结构的毗连部位
，是变压器上极易爆发缺陷的部位之一。对其举行红外检测
，我们来看一组热像仪拍摄的35kV变压器套管。（热像仪具有远距离非接触测温、全天候成像、透烟透雾的特征
，是带电检测的有力工具）

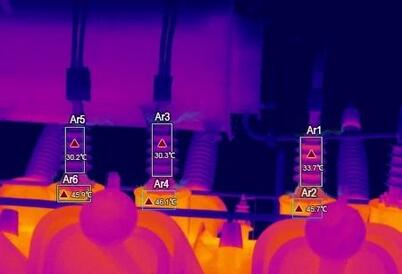

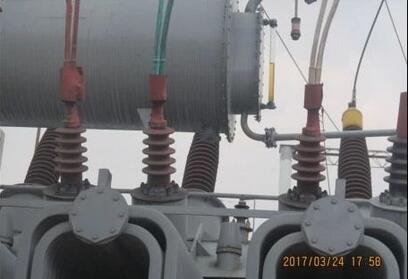

某市110kVXX变电站#3主变压器35kV侧套管红外检测

通过热像图
，我们发明
，A相套管温度偏高
，可能是一处电压致热型缺陷。

然后
，凭证套管热像图上的温度数据
，来盘算相间温差
，得出 A相区域最高温Ar1与C相区域Ar5最高温温差为33.7-30.2=3.5K。经太过析
，从红外图像特征以及最大温差为3.5K
，故判断#3主变35kV套管A相为电压致热型危急缺陷。

为何套管只有2~3K的温差却是危急缺陷？

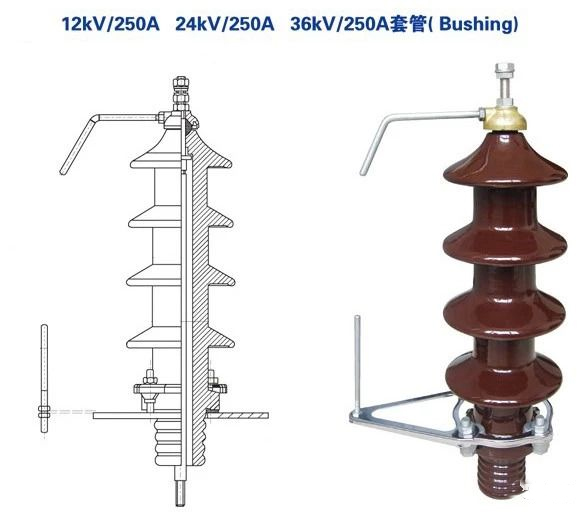

套管结构图

着实
，变压器套管是将电引入或引出变压器的毗连部件
，它中心是一根芯棒
，外层是瓷套或者其他绝缘质料。由此
，我们发明
，当使用热像仪对套管测温时
，除了上端的毗连部分外
，套管本体的温度
，着实是芯棒透过绝缘油传导出来的温度
，而不是真实的芯棒温度。

故而在事情中
，若发明瓷套部位有2~3K的温差时
，芯棒的温差远远不止这些
，因此当发明瓷套部位抵达该温差时
，设定的缺陷品级都是严重以上。

可是
，电压致热型缺陷极难发明。主要缘故原由有3个
，其一：温差太小
，一样平常热像仪很难发明云云小的温差
，而通俗热像仪的验收标准是允许温差2度
，这自己就已经抵达缺陷的阈值了；其二：套管在变压器上
，变压器自己温升很高
，是一个强盛的滋扰源
，很容易掩饰套管自己保存的温差；其三：对现场职员的手艺要求较高
，除现场查阅规范、盘算温度外
，也需要他具备富厚的履历和专业的故障判断能力。

若是有一款热像仪
，能够解决上述难点

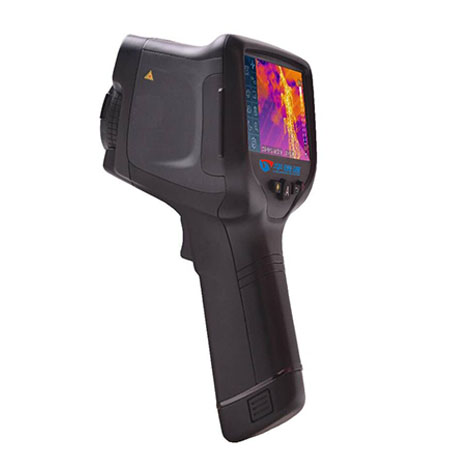

，无疑是带电装备红外检测的理想工具！59博论坛网手持式红外热像仪
，专为电力行业量身打造
，优异的成像质量让电力装备缺陷无处隐藏。

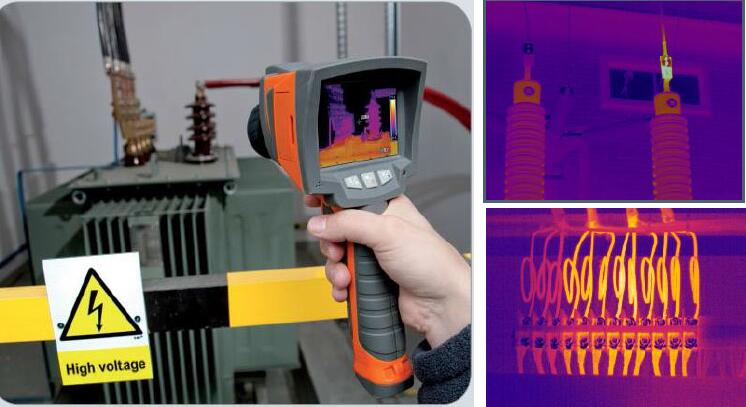

在国网某供电公司做现场检测

59博论坛网红外热成像
，配备高清640*480探测器
，还具有高热迅速度＜25mk(0.025℃)
，敏锐捕获细小温差
，发明套管的更多细节。（热迅速度
，指热像仪区分细小温差的能力
，数值越小
，区分细小温差的能力越强）
